Калибратор частотный VCH-313

Download PDF
РОСРЕЕСТР
номер в реестре: 22297-01

Калибратор частотный VCH-313 предназначен для определения погрешности по частоте и калибровки стандартов частоты различных типов по сигналам НКА КНС ГЛОНАСС/GPS .

Основные области применения:
– в метрологии при поверке и калибровке;
– различного рода исследования и разработки;
– синхронизация в телекоммуникационных сетях.

Документация на прибор VCH-313
– руководство по эксплуатации скачать

Основные характеристики

Входные сигналы:
– синусоидальные: частота 5 МГц, 10 МГц, среднеквадратическое значение напряжения — (1±0,2) В на нагрузке 50 Ом;
– импульсные: частота 2,048 МГц — параметры соответствуют Рекомендации МСЭ-Т G.703 на нагрузке 75 Ом.
Выходные сигналы:
Калибратор формирует сигнал коррекции частоты калибруемого прибора в аналоговой форме.Крутизна управления задается пользователем.
Передача измеряемых параметров обеспечивается посредством интерфейса RS-232 или USB.

Метрологические характеристики

Интервал времени измерения Интервал времени наблюдения
Средняя квадратическая погрешность измерения относительной разности частот при калибровке, не более (интервал времени измерения зависит от частоты входного сигнала) 10 c 250—450 с 1,0×10 −9
10 c 2500—4500 с 1,0×10 −10
10 c 5000—25000 с 1,0×10 −11
100 c 12—48 ч 1,0×10 −12
1000 c 5—20 сут 1,0×10 −13

Диапазон рабочих температур — от плюс 5 до плюс 40°С.
Габаритные размеры (Ш×В×Г) — 235×140×330 мм.
Масса — не более 3,5 кг.
Питание калибратора — от сети переменного тока 220 В, 50 Гц.
Потребляемая мощность — не более 20 ВА.
Срок службы — не менее 12 лет.

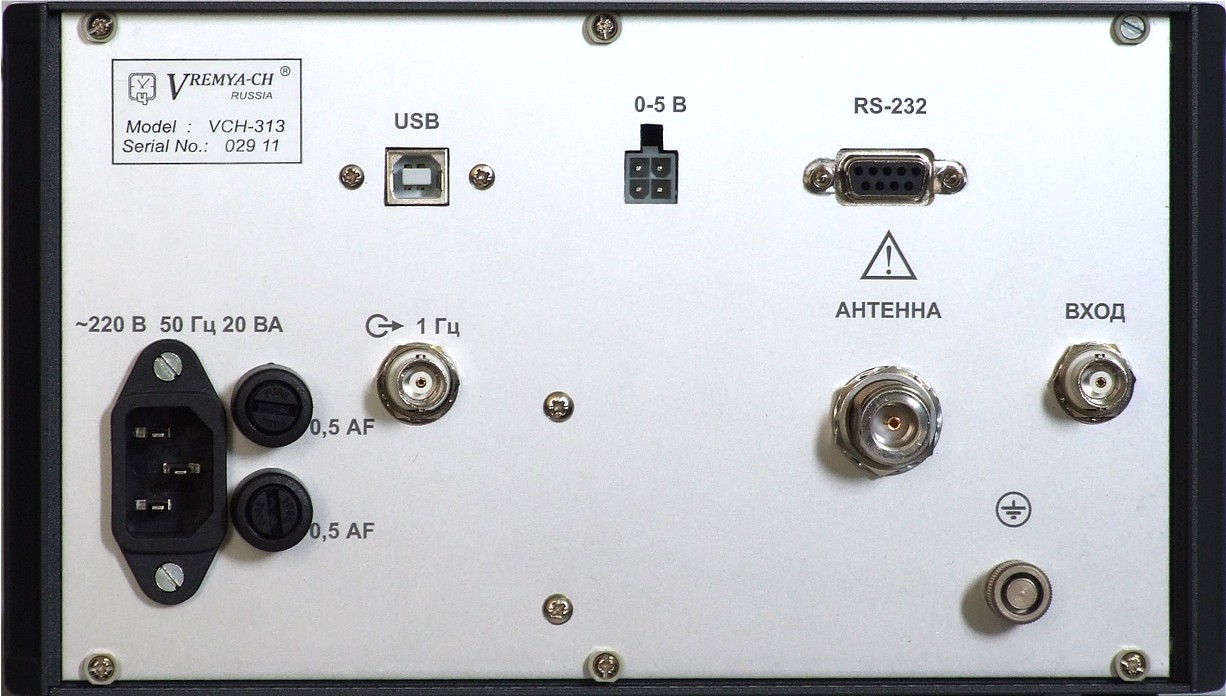

Калибратор частотный VCH-313 содержит в своём составе приёмник сигналов НКА КНС ГЛОНАСС/GPS. В калибраторе предусмотрена возможность коррекции частоты калибруемого стандарта частоты в автоматическом режиме и передачу измеряемых параметров посредством стандартных интерфейсов RS-232C и USB.

Управление — с помощью интерактивной цифровой лицевой панели.
